CSC-Tool goes digital...

Hella Gutmann propose dès maintenant avec son nouveau CSC-Tool Digital une solution supplémentaire pas moins sensible mais bien moins gourmande en place : les grands tableaux de calibrage volumineux nécessaires au calibrage des caméras avant sont maintenant digitalisés et projetés grâce à un projecteur à courte porté sur le CSC-Tool.

Cette digitalisation procure un autre avantage encore plus précieux pour certains garages : les tableaux de calibrage digitaux sont disponibles bien plus rapidement. Il est possible d'intervenir plus tôt sur les nouveaux modèles de véhicules. Les tableaux de calibrage digitaux sont disponibles dans l'App CSC-Tool Digital disponible confortablement à partir de l'App TV dans l'Apple App Store.

L'atelier pourra choisir la solution la plus rentable pour lui, entre une utilisation limitée dans le temps ou une utilisation illimitée à l'année. Bien entendu, il est aussi possible d'acheter un tableau de calibrage définitivement. L'affichage du tableau à partir du projecteur à courte distance sera assurée par une Apple TV incluse dans la livraison et fixée sur le support central du CSC-Tool Digital. La commande et la sélection des tableaux de calibrage se fait à l'aide de la télécommande.

Aperçu des avantages

  • Les tableaux de calibrage digitaux sont rapidement disponibles
  • Les délais d'attente pour le calibrage de nouveaux modèles se réduisent
  • L'espace nécessaire au stockage des tableaux se réduit
  • L'affichage par projecteur produit moins d'effets de miroitement et d'éblouissement qu'une projection sur un écran télévisé
  • La sélection et l'utilisation des tableaux de calibrage à partir de la télécommande permet d'économiser beaucoup de temps : sur Honda, par exemple, un même calibrage peut nécessiter l'utilisation de 3 tableaux différents
Hella Gutmann CSC-Tool Digital français

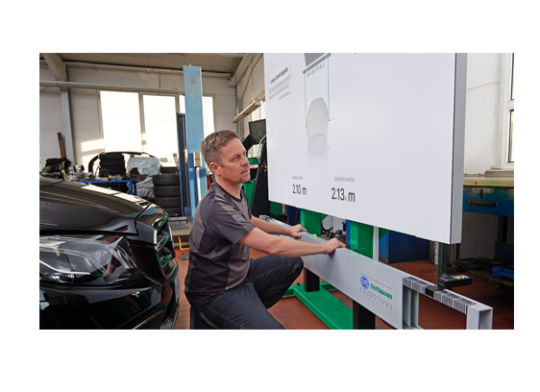

Le positionnement

Le positionnement du tableau digital par rapport à l'axe géométrique de poussée (essieu arrière) du véhicule se fait, comment d'habitude, à l'aide du support de roue SE équipé d'un laser à ligne et des miroirs intégrés dans le CSC-Tool Digital. Mais le réglage en hauteur et et le réglage de distance gagnent en élégance : la mesure de distance intégrée dans l'App s'effectue à l'aide d'un nouveau support de roue spécial combiné à un télémètre laser fixé sur la barre d'ajustement. Les valeurs effectives sont directement affichées sur l'écran du CSC-Tool Digital. Pour régler la hauteur, il suffit d'appuyer sur l'interrupteur correspondant pour faire monter ou descendre le tableau.

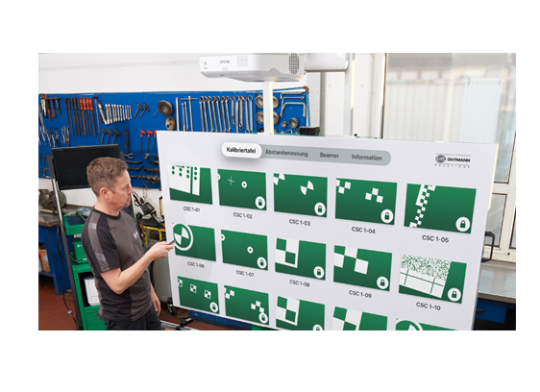

La projection

Les grands tableaux de calibrage volumineux nécessaires au calibrage des caméras avant sont maintenant digitalisés et projetés grâce à un projecteur à courte porté sur le CSC-Tool.

Cette projection garantit l'affichage en taille réelle du tableau d'origine et le respect des distances nominales afin de répondre aux valeurs de consigne des différents constructeurs.

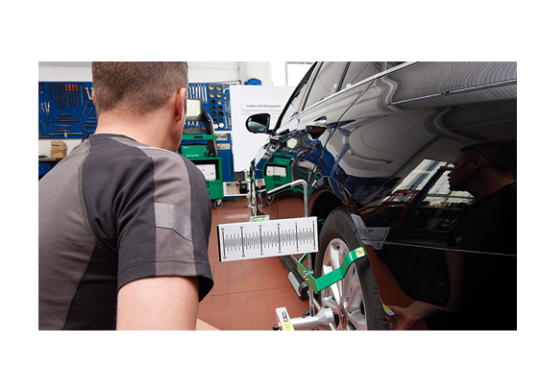

Le calibrage

  • Le calibrage lui-même se fait, comme auparavant, en combinaison avec l'outil de diagnostic mega macs et selon les procédures habituelles
  • Tous les autres types de calibrage, tel que le calibrage du radar avant, du lidar et du système à 360°, suivent les mêmes procédures que celles utilisées dans le CSC-Tool SE
