Il meglio in breve

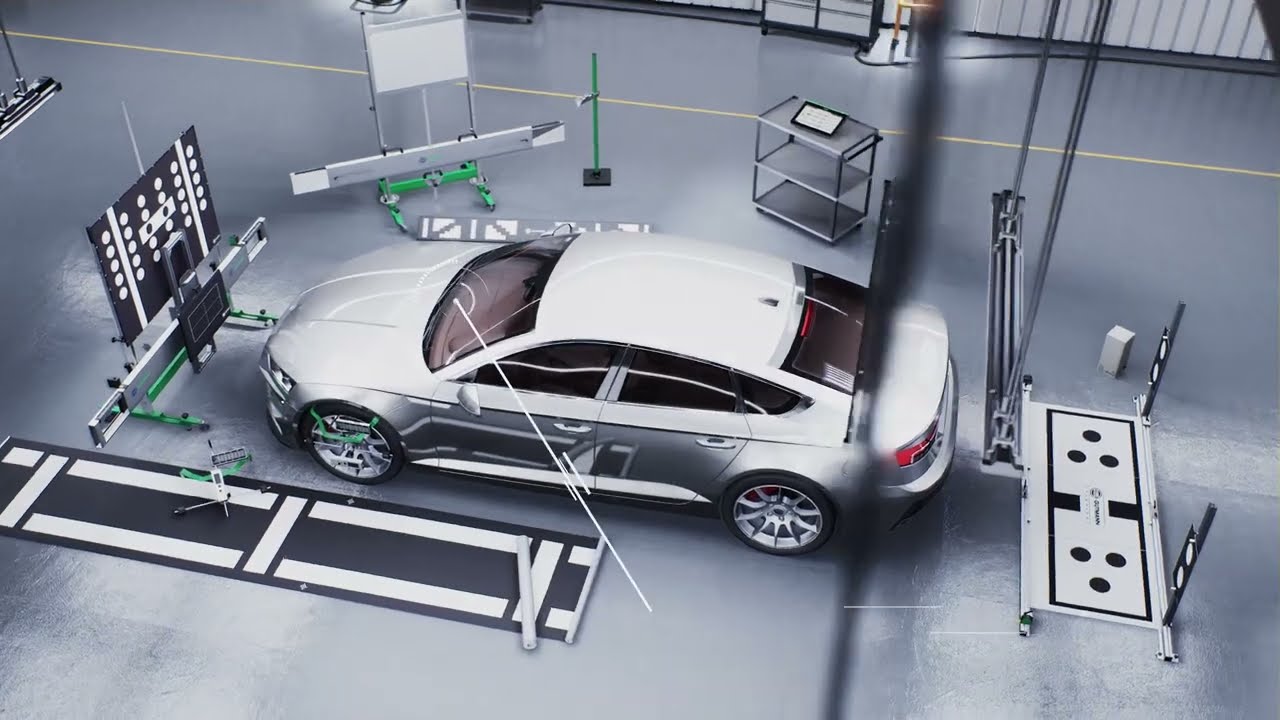

Sempre più modelli di auto sono equipaggiati con sistemi di sicurezza e assistenti alla guida come, ad esempio, il sistema di controllo della distanza, l'assistente al mantenimento di corsia e l'allarme angolo morto. Per poter revisionare e riparare questi veicoli, le officine indipendenti hanno bisogno di un sistema affidabile e altrettanto flessibile che permetta di intervenire su tutte le più importanti marche e modelli di auto. Con l'attrezzo di base CSC-Tool, Hella Gutmann ha creato questo sistema, e lo ha ancora sensibilmente migliorato con il nuovo CSC-Tool SE.
La soluzione mobile CSC-Tool Mobile offre nuove possibilità di intervento al soccorso stradale, agli specialisti per la riparazione e la sostituzione dei vetri auto, ai prestatori di servizi dediti alla manutenzione delle flotte autoveicoli di autoparchi e alle imprese con più officine. Il CSC-Tool Mobile offre la stessa precisione come il CSC-Tool installato in officina.
Numerose estensioni, continuamente completate, permettono di calibrare non solo i sistemi di telecamere e radar installati nella zona anteriore, posteriore e circostante del veicolo, ma anche componenti complessi come l'innovativo scanner laser di cui sono dotati i nuovi modelli Audi. Per la massima sicurezza dei vostri clienti su ogni tragitto.

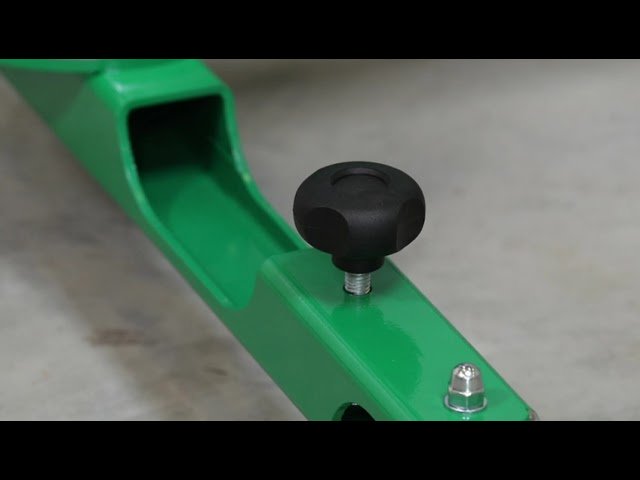

Montare il CSC-Tool Mobile
Il montaggio e l'installazione del CSC-Tool Mobile richiede solo pochi minuti.
Durata: 06:58 min

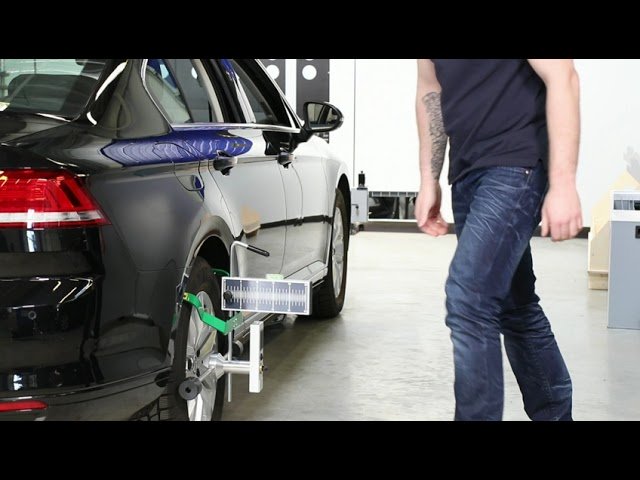

Come lavorare con il CSC-Tool Mobile
Istruzione passo a passo per la calibrazione corretta della telecamera anteriore per mezzo del CSC-Tool Mobile e lo strumento di diagnosi mega macs.
Durata: 11:08 min

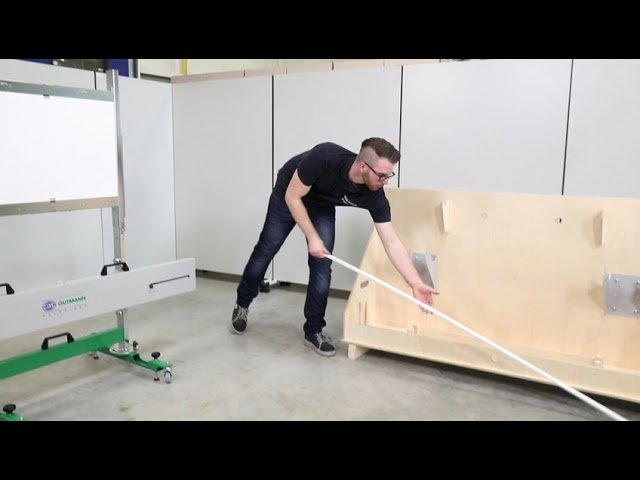

Stoccaggio del CSC-Tool Mobile
Il montaggio e lo smontaggio del CSC-Tool Mobile è facile e richiede pochi passi.
Durata: 04:06 min

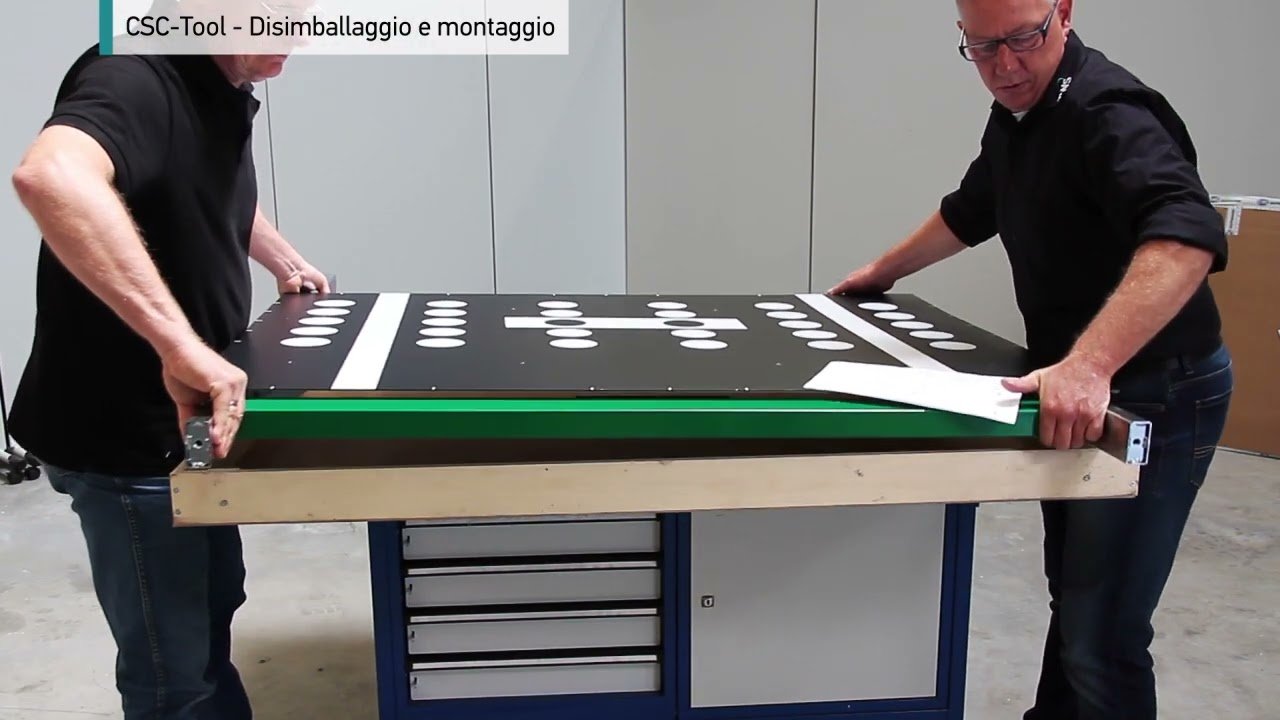

CSC Tool – Disimballaggio e montaggio
Spiegazioni passo passo per il corretto montaggio del pannello CSC-Tool.
Durata: 02:55 min

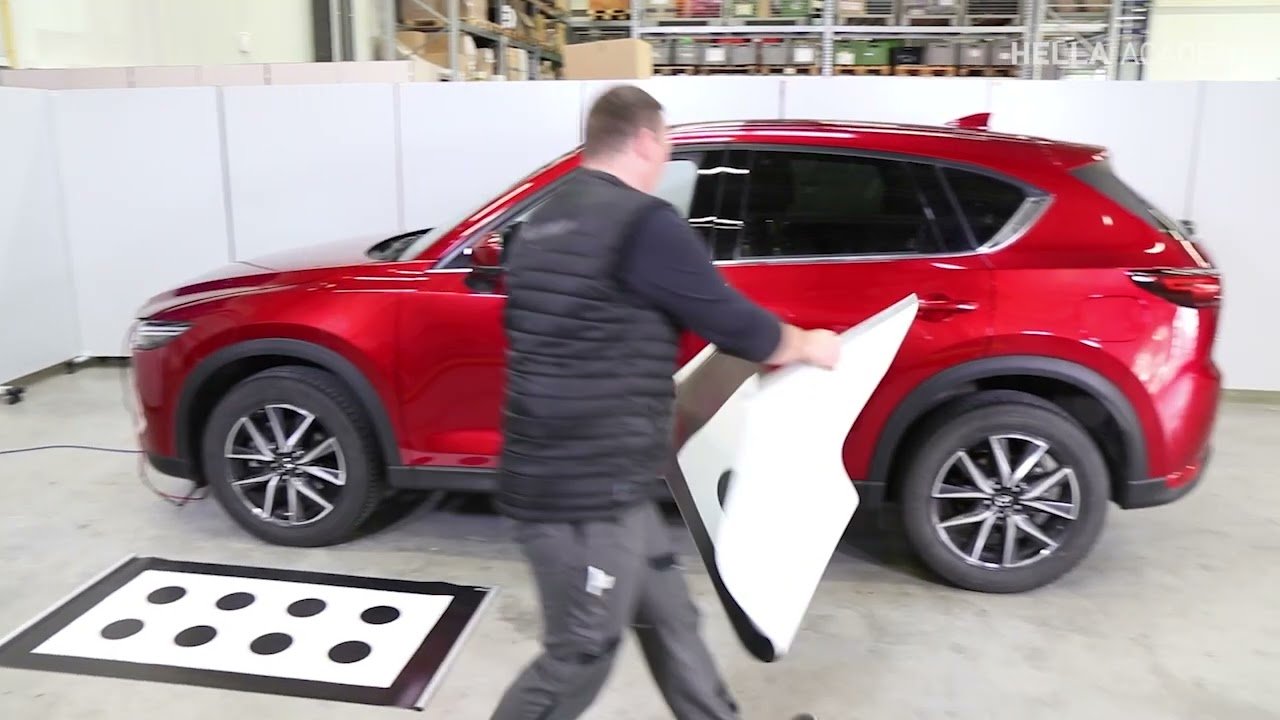

Tappeti di calibrazione CSC 3-03
I tappeti di calibrazione CSC 3-03 Mazda vi permettono di calibrare le telecamere a 360° dei veicoli della marca Mazda.
In questo tutorial sono spiegati i singoli step necessari per eseguire la calibrazione.
Durata: 04:05 min
Kit Radar III – con riflettore radar CSC 4-04
Il riflettore radar CSC 4-04 con supporto permette di inizializzare l'assistente al cambio di corsia del Mazda.
Questo tutorial vi mostra come posizionare il Rear Cam Kit I - Basic Profile con l'aiuto di posizionamento e come effettuare l'inizializzazione con il mega macs.
Durata: 06:33 min

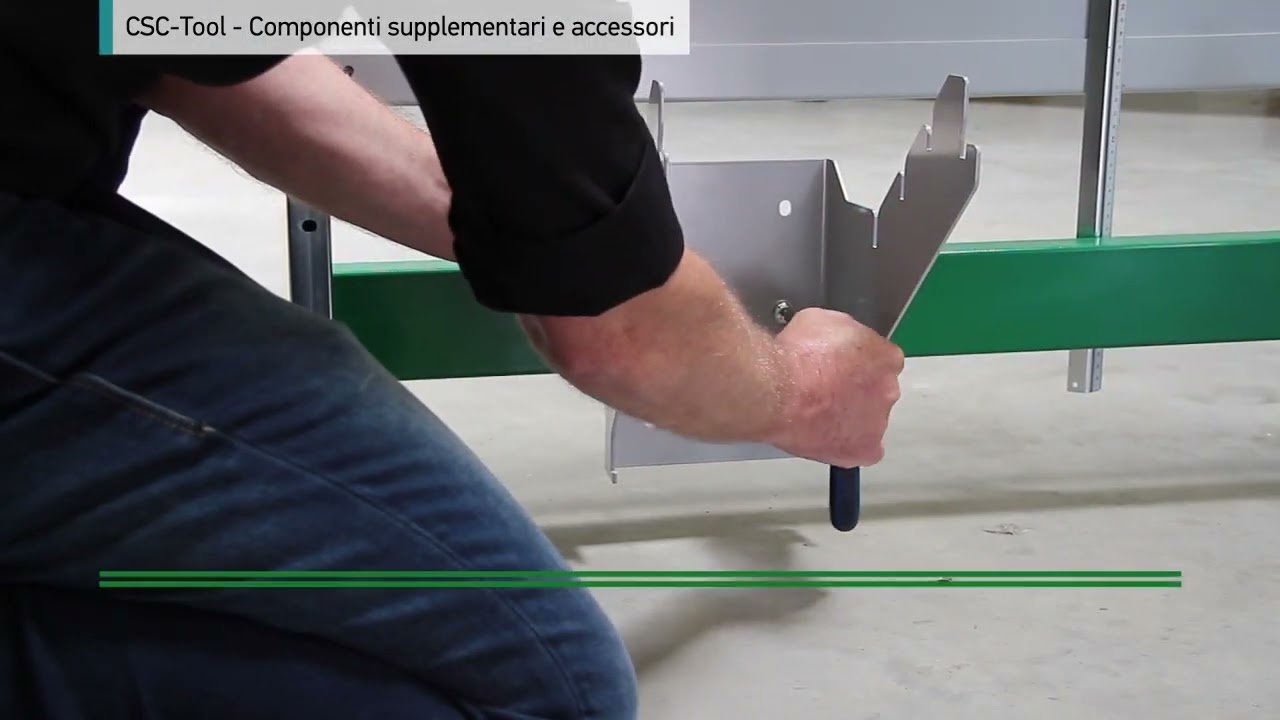

CSC Tool – Componenti supplementari e accessori
Assemblaggio del supporto ruota HD-10 Easy Touch, presentazione dei componenti supplementari e degli accessori e utilizzo del supporto ruota "Control" (CSC Kit Controllo Geometria).
Durata: 03:14 min
Adaptés au CSC-Tool SE / Mobile
Istruzioni per l'installazione:
- CSC-Tool-SE_Installation.pdf
- Radaufnehmer-SE_Installation.pdf
- Radaufnehmer-Mobile_Installation.pdf
- CSC-Tool_Targets_Installation.pdf
- Kalibriertafel-Lasersensor-CSC_5-01_Montageanleitung.pdf
- Kit-Radar-I-EVO_Installation.pdf
- Kit-Radar_II_Bedien-Montageanleitung.pdf
Manuali d'uso:
- CSC-Tool-SE_User-Manual.pdf
- CSC-Tool-Mobile_User-Manual.pdf
- Kit_Rear_Cam_I_Bedienungsanleitung.pdf
- Kit-Radar-I-EVO_User-Manual.pdf
- Kit-Radar_II_Bedien-Montageanleitung.pdf
- Kit_Radar_III_Bedienungsanleitung.pdf
- CSC-Radarreflektor_CSC_4-06_Bedienungsanleitung.pdf
Liste di applicazione:
Complementi CSC-Tool SE& CSC-Tool Mobile
I nuovi supporti ruota (disponibili in opzione) del CSC-Tool sono dotati di laser a linea verde e permettono un posizionamento rapido e preciso del CSC-Tool SE davanti al veicolo. Solo pochi passi sono necessari per centrare il dispositivo e posizionarlo parallelamente all'asse posteriore.
Per poter calibrare il sistema telecamera di un veicolo secondo le specificazioni del costruttore, il CSC-Tool e il CSC-Tool SE necessitano di pannelli di calibrazione specifici per marca. Questi pannelli sono disponibili in via opzionale singolarmente o in set individuali.
Calibrazione della telecamera a 360°e della telecamera di retromarcia
I Kit Rear Cam I+II, in abbinamento con il software mega macs, permettono una precisa calibrazione delle telecamere a 360° e delle telecamere di retromarcia. Anche le telecamere di questi sistemi devono essere calibrate esattamente in funzione dell'assetto geometrico dell'autotelaio (asse posteriore) e conformemente alle direttive dei rispettivi costruttori. I nuovi kit, da utilizzare esclusivamente come complemento del CSC-Tool di base, comportano un sistema di calibrazione multicomponenti e ogni kit risponde a una delle singole richieste (Rear Cam Kit I - Basic + Addition) e due pannelli di calibrazione flessibili (Rear Cam Kit II – Side).
Calibrazione dei sensorianteriori e posteriori
La calibrazione del sistema radar ormai è diventata presupposto fondamentale obbligatorio in molti lavori sul veicolo, come ad esempio riparazioni in seguito ad incidenti, modifiche alla convergenza o alla campanatura, sostituzione di componenti dell'autotelaio ecc.
Il Radar Kit I EVO permette la calibrazione dei sensori radar a quasi qualsiasi altezza di posizionamento. In questo modo, il kit conferisce l'indispensabile flessibilità di utilizzo al CSC-Tool e al CSC-Tool Mobile. I diversi angoli di inclinazione della nuova piastra angolare ‚WVP EVO‘, necessari per il rilevamento del campo di misura di un radar, sono facilmente regolabili girando il pomello a croce.
Questo nuovo kit si caratterizza essenzialmente per un supporto di sostegno sofisticato che permette lo spostamento verticale continuo della piastra angolare e del nuovo pannello di calibrazione per la calibrazione dello scanner laser dei modelli Audi più recenti.
Mentre il Radar Kit II serve per calibrare i sensori radar della marca Mercedes (sensori radar senza specchi), i riflettori radar del Radar Kit III permettono la calibrazione dei sensori radar anteriori e posteriori di altri costruttori come Honda, Lexus, Mazda e Toyota.
Il riflettore CSC 4-06 completa la gamma e permette, in funzione del costruttore, la calibrazione dei sensori radar posizionati negli angoli anteriori e posteriori del veicolo. Questi sensori sono utilizzati ad esempio da sistemi come l'assistente al cambio di corsia o dall'allarme angolo morto. Il Radar Kit III e il riflettore CSC 4-06 sono posizionati sul Rear Cam Kit I già incluso nella gamma.
